Tafel VI. Leitbahnen, Aufbau des Holzes
Historische schoolplaat over plantenanatomie, houtweefsel en schors
Tafel VI – Leitbahnen, Aufbau des Holzes behoort tot de botanische onderwijsreeks Niemann-Sternstein, Pflanzenanatomische Tafeln. Deze zesde plaat sluit inhoudelijk nauw aan op Tafel IV en V, waarin vaatbundels, transportweefsels en de anatomische bouw van hout worden behandeld.
Tafel VI gaat een stap verder. In drie sterk vergrote microscopische voorstellingen worden verschillende plantaardige weefsels met elkaar vergeleken. De voorbeelden zijn ontleend aan concrete plantensoorten en laten zien hoe sterk de interne bouw van stengels, hout en schors kan verschillen.
Onderaan staat de serietitel „Niemann-Sternstein, Pflanzenanatomische Tafeln. 3. Auflage”. Rechts wordt Creutz’sche Verlagsbuchhandlung, Magdeburg als uitgever vermeld.

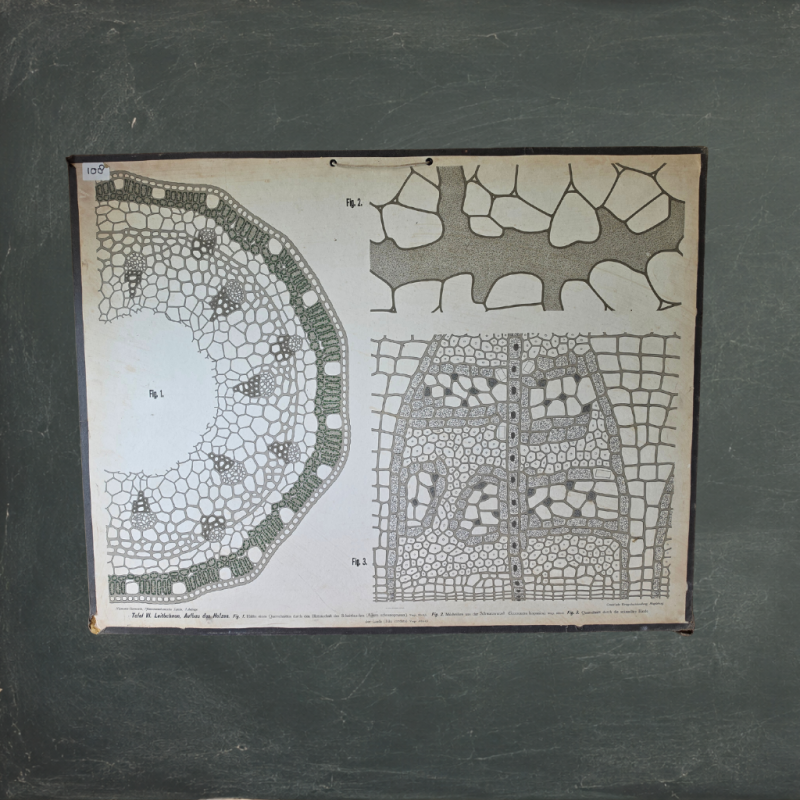

Wat is afgebeeld op Tafel VI?
De plaat bestaat uit drie genummerde hoofdfiguren. Uit de gedrukte onderschriften zijn de onderwerpen en gebruikte plantensoorten grotendeels rechtstreeks af te lezen:
Fig. 1 toont een deel van een dwarsdoorsnede door de bloemstengel van de knikkende look (Allium schoenoprasum).
Fig. 2 behandelt melksapbuizen in schorsweefsel van de rubberboom (Hevea brasiliensis).
Fig. 3 toont een dwarsdoorsnede door de secundaire schors van de linde (Tilia cordata).
De keuze voor deze drie voorbeelden maakt de plaat bijzonder interessant. Er wordt niet één algemeen schema van plantenweefsel gegeven, maar drie anatomische situaties waarmee verschillende typen gespecialiseerde weefsels klassikaal konden worden besproken.

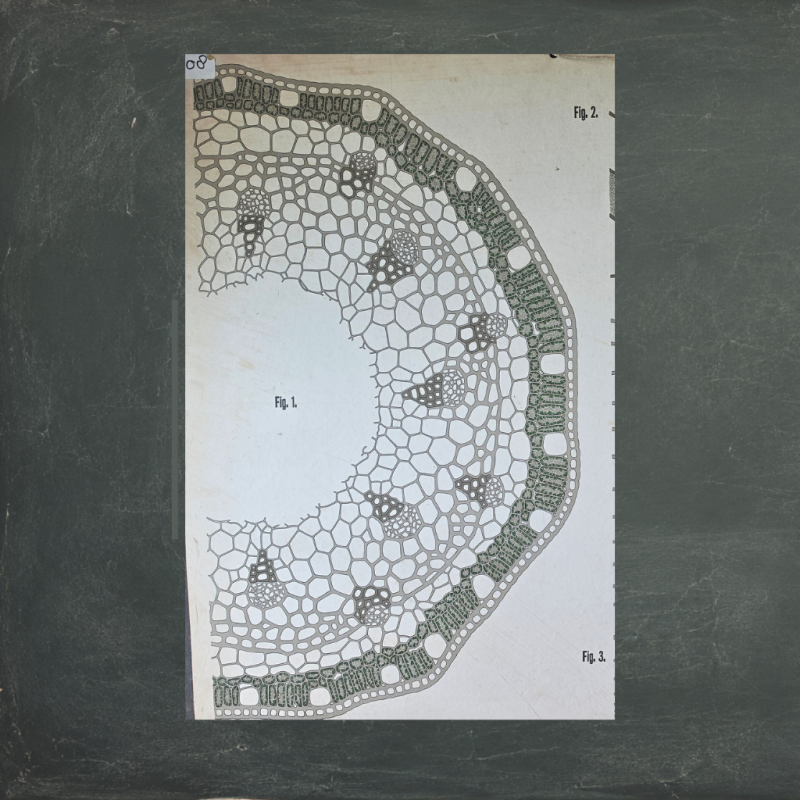

Fig. 1 – Dwarsdoorsnede van de bloemstengel van bieslook
De grote voorstelling links, Fig. 1, wordt in het onderschrift aangeduid als:
„Hälfte eines Querschnittes durch den Blütenschaft des Schnittlauches (Allium schoenoprasum)”.
De tegenwoordig geaccepteerde botanische naam van bieslook is Allium schoenoprasum.
De afbeelding toont ongeveer de helft van een dwarsdoorsnede van de bloemstengel. Langs de buitenzijde is een duidelijke begrenzing zichtbaar. Daarbinnen bevindt zich grondweefsel waarin talrijke afzonderlijke vaatbundels liggen.
Opvallend is dat de vaatbundels niet tot één doorlopende ring zijn samengevoegd. Ze liggen verspreid door het weefsel. Dat is een kenmerk dat goed aansluit bij de anatomische organisatie van stengels van eenzaadlobbige planten.
Voor het onderwijs bood zo'n doorsnede een uitstekend vergelijkingsobject met de vaatbundelstructuren die op eerdere platen uit de reeks zijn weergegeven.
De vaatbundels als transportsysteem van de plant
De donkere, compacte structuren die verspreid over Fig. 1 liggen, stellen vaatbundels voor. Zulke vaatbundels bevatten gespecialiseerde transportweefsels.
Daarbij wordt onderscheid gemaakt tussen xyleem, dat voornamelijk betrokken is bij het transport van water en opgeloste mineralen, en floëem, dat een belangrijke rol speelt bij het vervoer van door de plant gevormde organische stoffen.
De plaat maakt daarmee zichtbaar dat het transportsysteem van een plant niet los van de overige anatomie kan worden bekeken. De vaatbundels liggen ingebed in andere weefsels en vormen gezamenlijk een functioneel systeem.

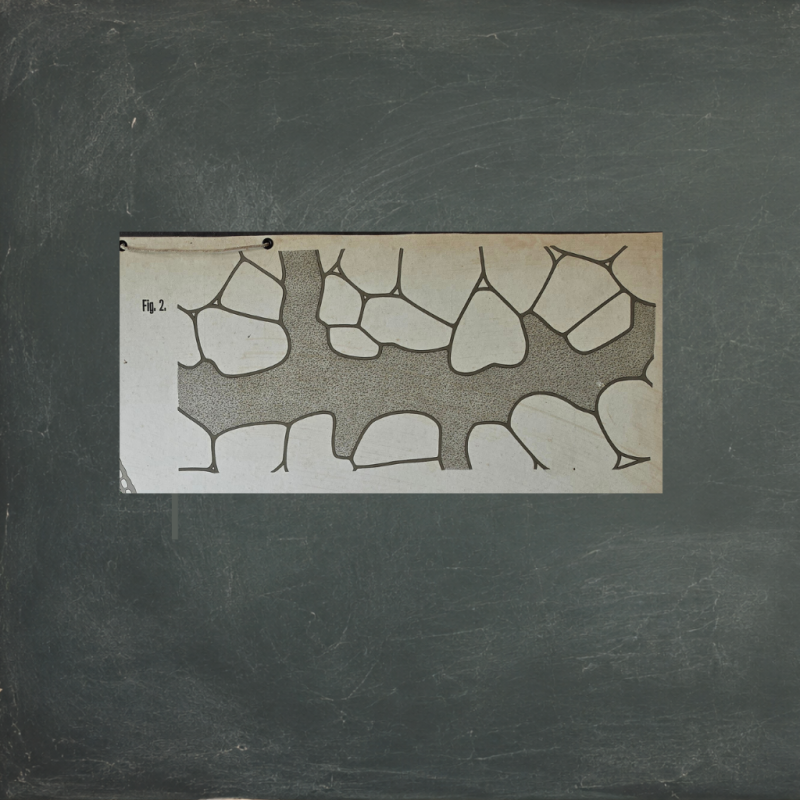

Fig. 2 – Melksapbuizen van de rubberboom
Rechtsboven staat een veel eenvoudiger ogende, maar botanisch zeer interessante voorstelling. Het onderschrift vermeldt:
„Milchröhren aus der Schwarzwurzel (Hevea brasiliensis)” is niet de juiste lezing van het geheel; de op de plaat zichtbare soortnaam Hevea brasiliensis verwijst naar de rubberboom. De figuur behandelt melksapvoerende structuren, de zogenoemde laticiferen of melksapbuizen.
De grijs gestippelde, vertakte structuur slingert tussen de omringende cellen door. Daarmee wijkt de voorstelling sterk af van de regelmatige vaatbundels van Fig. 1.
Dit is didactisch belangrijk. Leerlingen zagen hier dat planten naast xyleem en floëem nog andere gespecialiseerde systemen kunnen bezitten.
Hevea brasiliensis en de anatomie van latex
Hevea brasiliensis is de Zuid-Amerikaanse rubberboom, de plant die historisch van uitzonderlijk groot economisch belang werd als leverancier van natuurlijke rubber.
De latex bevindt zich in gespecialiseerde melksapsystemen in de plant. Wanneer de schors op gecontroleerde wijze wordt aangesneden, kan latex worden gewonnen. Na verdere verwerking vormt deze latex de grondstof voor natuurlijke rubber.
Voor een historische botanische schoolplaat was Hevea brasiliensis daarom een bijzonder geschikt voorbeeld. De plant verbond microscopische anatomie met een grondstof die grote economische en industriële betekenis had.
De afbeelding toont echter niet het commerciële aftappen van rubber. De aandacht blijft geheel gericht op de anatomische structuur van het melksapsysteem.

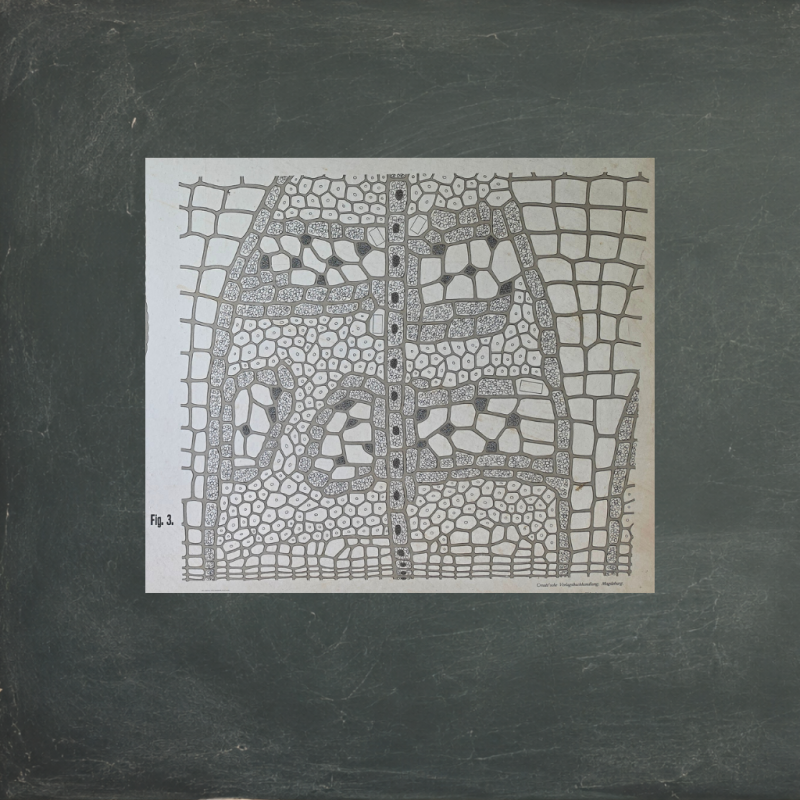

Fig. 3 – Secundaire schors van de linde
De grote voorstelling rechtsonder is volgens het onderschrift een:
„Querschnitt durch die sekundäre Rinde der Linde (Tilia cordata)”.
Het gaat dus om een dwarsdoorsnede door de secundaire schors van de winterlinde (Tilia cordata).
Deze figuur is aanzienlijk complexer dan Fig. 2. Talrijke celtypen en weefselzones zijn in een strak anatomisch patroon weergegeven. Een opvallend element is de verticaal lopende structuur in het midden, terwijl aan weerszijden daarvan verschillende groepen cellen en weefsels liggen.
Hier wordt duidelijk dat ‘schors’ botanisch geen eenvoudige, homogene laag is. Een houtige plant ontwikkelt tijdens zijn diktegroei een complexe opeenvolging en organisatie van verschillende weefsels.
Secundaire groei en de anatomie van houtige planten
De voorstelling van de linde brengt de leerling bij een belangrijk onderwerp binnen de plantenanatomie: secundaire diktegroei.
Bij houtige tweezaadlobbige planten neemt een stengel of stam gedurende zijn ontwikkeling in dikte toe. Daarbij ontstaan nieuwe geleidende en beschermende weefsels. Aan de binnenzijde wordt secundair xyleem gevormd, dat in belangrijke mate bijdraagt aan wat wij als hout herkennen. Aan de buitenzijde ontwikkelen zich onder meer secundaire floëem- en beschermingsweefsels.
Tafel VI concentreert zich bij Fig. 3 op het buitenste gedeelte van dit systeem: de secundaire schors.
Hiermee vormt de plaat een logische aanvulling op Tafel V, waarop juist verschillende aspecten van vaatbundels en houtbouw centraal staan.
Van bieslook tot rubberboom en linde
Een van de sterkste didactische eigenschappen van Tafel VI is de keuze voor drie zeer verschillende planten.
De bieslook (Allium schoenoprasum) laat de organisatie van vaatbundels in een kruidachtige eenzaadlobbige plant zien. De rubberboom (Hevea brasiliensis) introduceert een gespecialiseerd melksapsysteem. De winterlinde (Tilia cordata) maakt vervolgens de complexiteit van secundaire weefsels bij een houtige plant zichtbaar.
Daarmee leert de plaat niet alleen afzonderlijke structuren herkennen. Zij maakt vooral duidelijk dat plantenweefsels afhankelijk van soort, orgaan en functie op verschillende manieren georganiseerd kunnen zijn.
Microscopische plantenanatomie voor het klaslokaal
De afgebeelde structuren zijn in werkelijkheid grotendeels microscopisch klein. Dat verklaart waarom wandplaten binnen het botanische onderwijs zo belangrijk waren.
Een microscoop kan slechts door één of enkele personen tegelijk worden gebruikt. Bovendien ziet een onervaren leerling in een microscopisch preparaat niet onmiddellijk welke structuren belangrijk zijn. Een grote schoolplaat maakte het mogelijk eerst klassikaal een overzicht te geven.
De docent kon een vaatbundel, een bepaalde weefsellaag of een gespecialiseerd celtype aanwijzen en vervolgens uitleggen welke functie het had. De wandplaat fungeerde daarmee als een visuele vertaalslag van microscopische waarneming naar klassikale kennisoverdracht.
Wetenschappelijke tekenkunst en didactische vereenvoudiging
Tafel VI is geen verzameling natuurgetrouwe afbeeldingen in fotografische zin. De anatomische structuren zijn bewust gestileerd en vereenvoudigd.
Celwanden worden door duidelijke lijnen aangegeven. Verschillende celtypen worden onderscheiden door vorm, grootte, arcering en stippeling. Slechts op beperkte plaatsen wordt kleur toegepast, vooral groen.
Die grafische soberheid was functioneel. Bij een wandplaat moest de belangrijkste structuur ook achter in een klaslokaal herkenbaar blijven. Te veel microscopisch detail zou de leesbaarheid juist hebben verminderd.
De makers zochten daarom naar een evenwicht tussen wetenschappelijke nauwkeurigheid en didactische helderheid.
Niemann-Sternstein – Pflanzenanatomische Tafeln
De naam onderaan de plaat verbindt Tafel VI met de reeks Niemann-Sternstein, Pflanzenanatomische Tafeln. Op deze uitvoering wordt bovendien „3. Auflage” vermeld.
De acht platen uit de reeks behandelen achtereenvolgens belangrijke onderwerpen uit de plantenanatomie: van de cel en haar bestanddelen via opperhuid, vaatweefsel en hout naar gespecialiseerde weefsels en stofwisseling.
Tafel VI bevindt zich daarmee in het gedeelte van de reeks waarin de aandacht verschuift van elementaire celstructuren naar de organisatie van complete plantenweefsels.
Creutz’sche Verlagsbuchhandlung in Magdeburg
Rechtsonder op de plaat staat Creutz’sche Verlagsbuchhandlung, Magdeburg vermeld. Deze uitgeversvermelding vormt een rechtstreeks aanknopingspunt voor de herkomst van de reeks.
Voor de geschiedenis van educatieve wandplaten is zo'n vermelding belangrijk. Schoolplaten waren geen op zichzelf staande kunstwerken, maar commerciële onderwijsproducten. Ze moesten wetenschappelijk verantwoord zijn, reproduceerbaar worden gedrukt en via de onderwijsboekhandel hun weg vinden naar scholen en andere onderwijsinstellingen.
De aanwezigheid van een derde editie wijst er bovendien op dat de reeks opnieuw is uitgegeven. Zonder aanvullende uitgeversdocumentatie kan uit alleen de plaat echter niet worden afgeleid hoeveel exemplaren per editie zijn geproduceerd of hoe groot de verspreiding precies was.
Tafel VI als historisch document van het biologieonderwijs
Tafel VI laat uitstekend zien hoe ambitieus het botanische onderwijs met wandplaten kon zijn. De leerling kreeg niet uitsluitend de uiterlijke delen van een plant te zien, maar werd meegenomen naar het niveau van cellen en microscopische weefsels.
Vaatbundels van Allium, melksapstructuren van Hevea en secundaire schors van Tilia werden daarbij samengebracht op één grote onderwijsplaat. Zo konden overeenkomsten en verschillen tussen uiteenlopende plantensoorten klassikaal worden besproken.
Binnen de complete Pflanzenanatomische Tafeln is Tafel VI daarom een belangrijke verdiepingsplaat. Zij maakt zichtbaar hoe planten hun interne transport en gespecialiseerde weefsels organiseren en vormt tegelijkertijd een tastbare herinnering aan een periode waarin monumentale wetenschappelijke tekeningen een centrale plaats innamen in het onderwijs in plantkunde.
