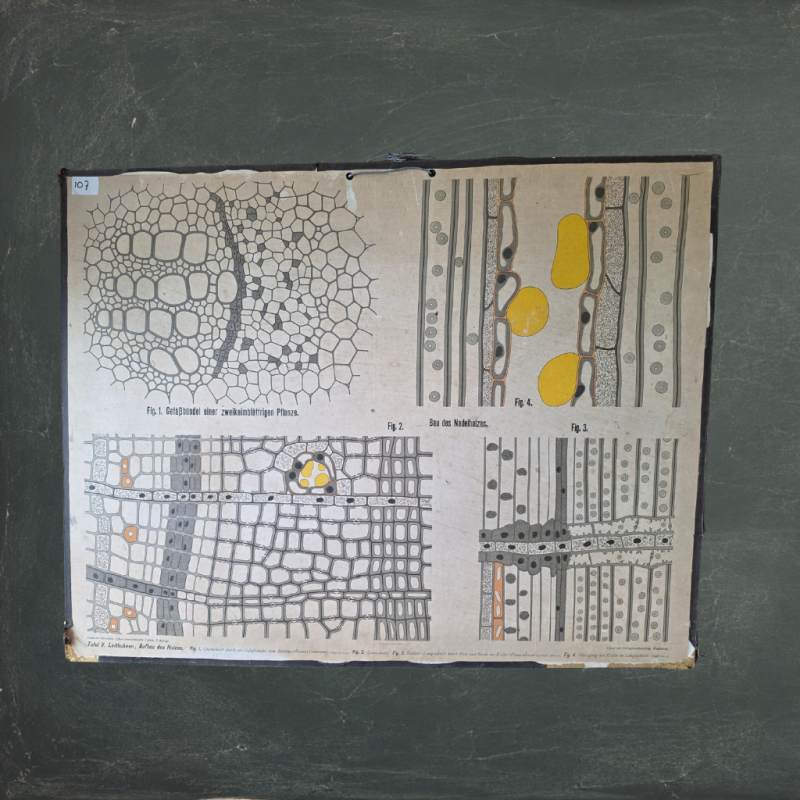

Tafel V – Vaatbundels en de bouw van het hout
Tafel V – Leitbahnen, Aufbau des Holzes behoort tot de botanische onderwijsreeks Niemann-Sternstein, Pflanzenanatomische Tafeln. De plaat behandelt de anatomische bouw van vaatbundels en houtweefsel en vormt daarmee inhoudelijk een vervolg op Tafel IV, waarin de transportweefsels van planten centraal staan.
Waar eerdere platen uit de reeks de afzonderlijke plantencel, de opperhuid en de elementaire transportstructuren introduceren, verschuift de aandacht hier naar de organisatie van die weefsels binnen vaatplanten en naar de microscopische structuur van hout. De tekeningen maken structuren zichtbaar die voor leerlingen met het blote oog niet waarneembaar waren.
Onderaan staat de serietitel „Niemann-Sternstein, Pflanzenanatomische Tafeln. 3. Auflage”. Als uitgever wordt Creutz’sche Verlagsbuchhandlung, Magdeburg vermeld.
Vaatbundels en houtanatomie als botanisch onderwijs
Vaatbundels behoren tot de fundamentele structuren van hogere planten. Zij bevatten gespecialiseerde weefsels voor het transport van water, opgeloste mineralen en door de plant gevormde organische stoffen. In de klassieke plantenanatomie worden daarbij vooral xyleem en floëem onderscheiden.
Het xyleem verzorgt voornamelijk het transport van water en mineralen vanuit de wortels naar bovengrondse plantendelen en speelt tevens een belangrijke rol bij de stevigheid van de plant. Het floëem is betrokken bij het transport van organische assimilatieproducten, waaronder suikers.
Tafel V brengt deze begrippen niet als abstract schema, maar toont hoe dergelijke weefsels daadwerkelijk in verschillende planten en plantendelen zijn georganiseerd. De combinatie van dwarsdoorsneden en lengtedoorsneden was didactisch bijzonder bruikbaar: een leerling moest leren begrijpen dat dezelfde driedimensionale structuur er afhankelijk van de richting van de doorsnede geheel anders kan uitzien.

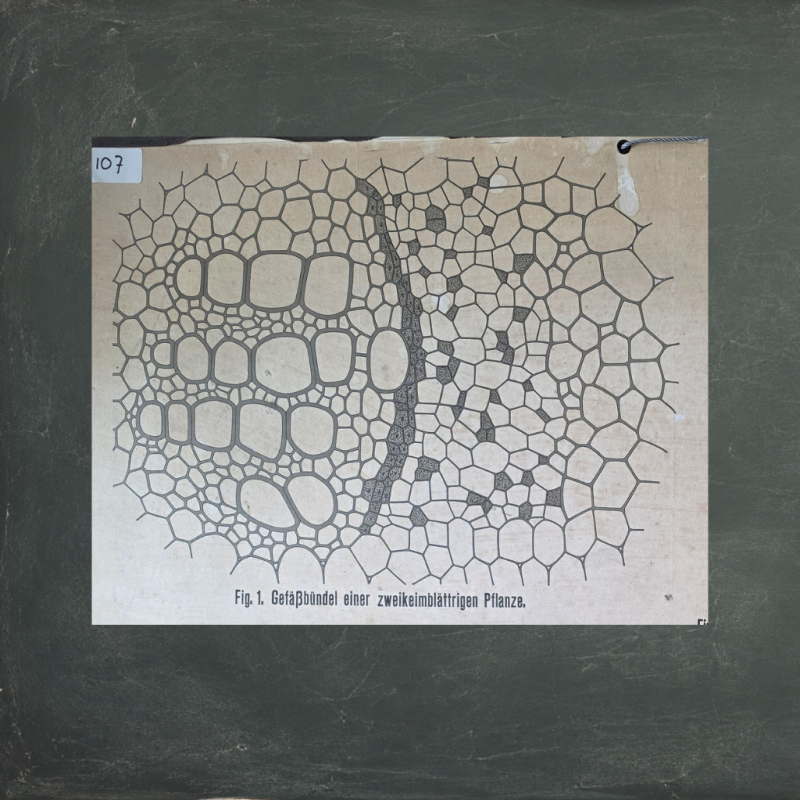

Fig. 1 – Vaatbundel van een tweezaadlobbige plant
Links boven bevindt zich „Fig. 1. Gefäßbündel einer zweikeimblättrigen Pflanze”: een vaatbundel van een tweezaadlobbige plant.
De sterk vergrote dwarsdoorsnede laat verschillende typen cellen en weefsels rond de vaatbundel zien. De grote open structuren behoren tot de watergeleidende delen van het vaatweefsel. Daaromheen liggen kleinere cellen en verschillende weefselzones.
Voor het botanische onderwijs was juist de onderlinge ligging van deze weefsels belangrijk. Leerlingen konden aan dergelijke afbeeldingen leren dat een vaatbundel geen enkele ‘buis’ is, maar een georganiseerd complex van verschillende gespecialiseerde celtypen.
Deze figuur vormt bovendien een interessante vergelijking met Tafel IV, waarop onder meer een vaatbundel van een eenzaadlobbige plant wordt behandeld.

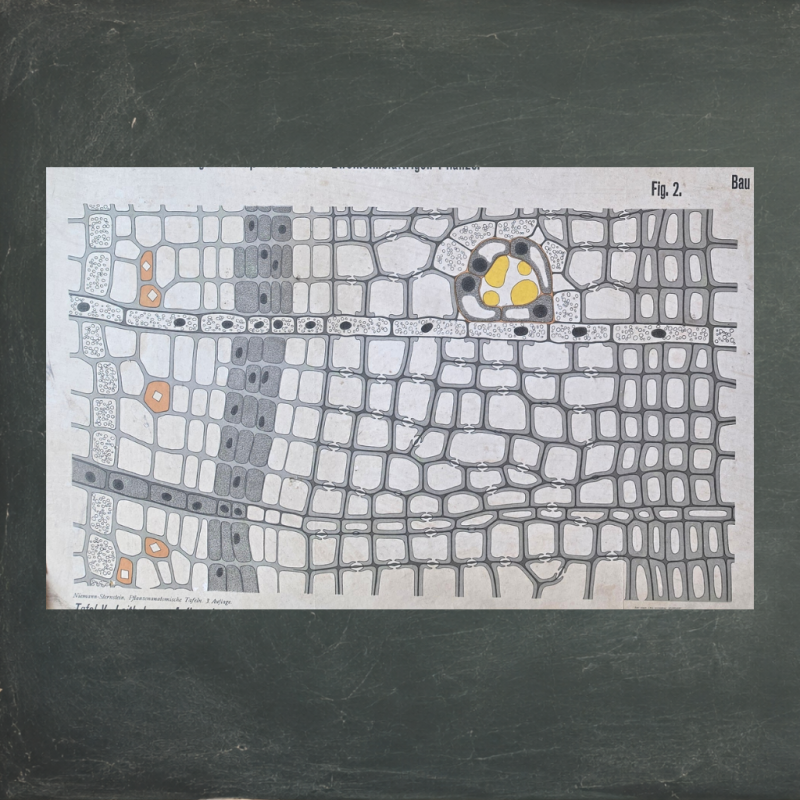

Fig. 2 – Dwarsdoorsnede van een vaatbundel van de wonderboom
De grote afbeelding linksonder is volgens het onderschrift een dwarsdoorsnede door een vaatbundel van Ricinus (Ricinus communis), de wonderboom.
De wonderboom werd en wordt veel gebruikt als botanisch studiemateriaal. De relatief duidelijke differentiatie van de weefsels maakt de plant geschikt voor het bestuderen van vaatbundels en andere anatomische structuren.
In deze figuur zijn talrijke cellagen en celtypen naast elkaar geplaatst. Opvallend zijn enkele in kleur geaccentueerde structuren. Het kleurgebruik is functioneel: het helpt bepaalde anatomische onderdelen te onderscheiden van de omringende grijs en zwart weergegeven weefsels.
Hierdoor kon de docent vanaf enige afstand specifieke onderdelen aanwijzen terwijl de leerlingen tegelijkertijd de positie ervan binnen het totale vaatweefsel konden bestuderen.

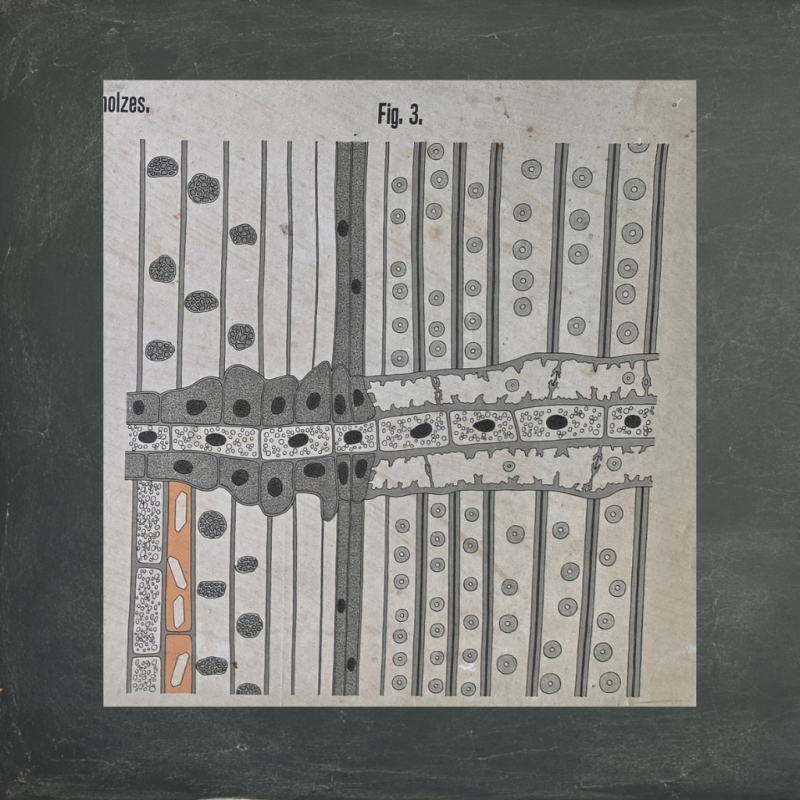

Fig. 3 – Radiale lengtedoorsnede door het hout van de grove den
Rechtsonder wordt de blikrichting volledig veranderd. Hier zien we geen dwarsdoorsnede, maar een radiale lengtedoorsnede door hout van de grove den (Pinus sylvestris).
Dat is botanisch van belang omdat naaldhout anatomisch anders is opgebouwd dan het hout van veel loofbomen. Bij coniferen wordt de watergeleiding in belangrijke mate verzorgd door tracheïden: langgerekte cellen die zowel een geleidende als een mechanische functie hebben.
In de lengtedoorsnede worden deze langgerekte elementen als evenwijdig lopende banen zichtbaar. De talrijke kleine ronde structuren die in de wanden zijn getekend, verwijzen naar de karakteristieke stippels waarmee aangrenzende watergeleidende cellen met elkaar in verbinding staan.
Dwars door het verticale patroon loopt een horizontale structuur. Daarmee wordt de ruimtelijke organisatie van het hout zichtbaar: hout bestaat niet uitsluitend uit elementen die in de lengterichting van stam en tak lopen, maar bevat ook radiaal georiënteerde weefsels.

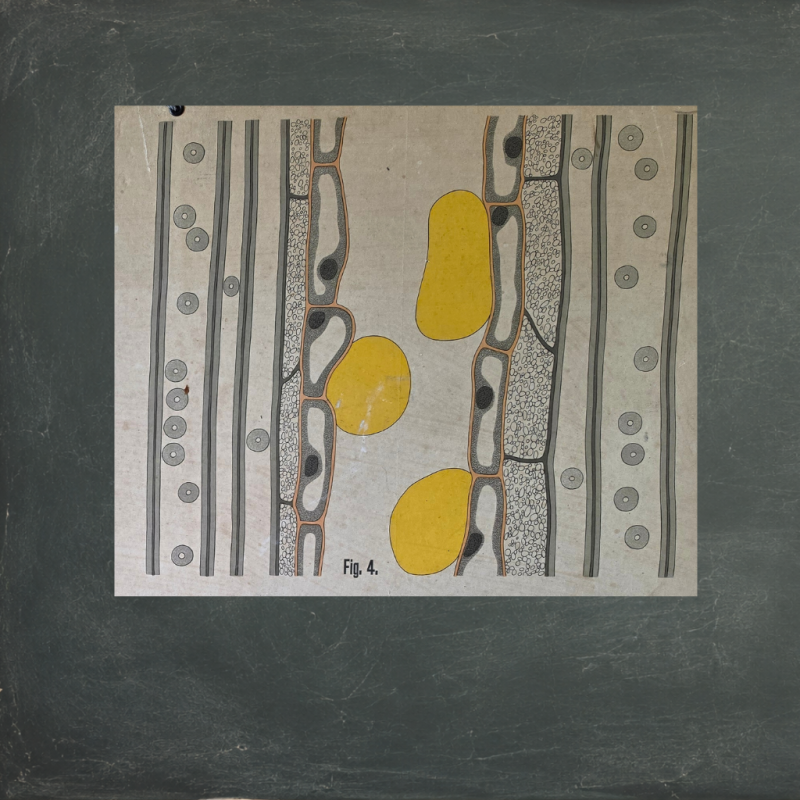

Fig. 4 – Bouw van naaldhout
Rechtsboven staat „Bau des Nadelholzes” – de bouw van naaldhout.
Deze figuur sluit direct aan bij de afbeelding eronder en verduidelijkt opnieuw de microscopische organisatie van coniferenhout. De langgerekte cellen vormen een regelmatig patroon. Daarnaast zijn opvallende geel weergegeven structuren opgenomen.
De afbeelding laat vooral goed zien hoe sterk de historische schoolplaat abstraheert. Niet ieder microscopisch detail wordt met dezelfde nadruk weergegeven. De makers selecteerden en accentueerden juist die kenmerken die leerlingen moesten leren herkennen.
Dat onderscheid tussen wetenschappelijke waarneming en didactische vereenvoudiging is kenmerkend voor botanische wandplaten uit deze periode.
Van vaatbundel naar hout: de samenhang van Tafel V
De kracht van Tafel V ligt in de combinatie van de vier voorstellingen. Ze zijn niet als willekeurige microscopische beelden naast elkaar geplaatst. Samen bouwen ze een botanisch verhaal op.
De plaat begint bij de vaatbundel als transporteenheid binnen de plant. Vervolgens wordt een concreet voorbeeld bij Ricinus communis getoond. Daarna verschuift de aandacht naar hout, waarbij zowel de bouw van naaldhout als een lengtedoorsnede door het hout van Pinus sylvestris wordt behandeld.
Daarmee verbindt de plaat twee niveaus van plantenanatomie: de afzonderlijke geleidende weefsels en de manier waarop zulke gespecialiseerde cellen bijdragen aan de opbouw van een groter plantenorgaan.
De betekenis van microscopie voor het plantenonderwijs
Schoolplaten als deze zijn nauw verbonden met de ontwikkeling van de microscopische plantkunde. Veel van de afgebeelde structuren kunnen uitsluitend met vergroting goed worden bestudeerd.
Een klas beschikte echter niet vanzelfsprekend over voldoende microscopen om iedere leerling gelijktijdig hetzelfde preparaat te laten bekijken. Bovendien is het interpreteren van een microscopisch preparaat voor beginnende leerlingen lastig. Een wandplaat bood daarvoor een oplossing.
De docent kon eerst aan een sterk vereenvoudigde en vergrote voorstelling uitleggen welke structuren belangrijk waren. Daarna kon eventueel een werkelijk microscopisch preparaat worden bestudeerd.
De wandplaat functioneerde daardoor als een brug tussen wetenschappelijke microscopie en klassikaal onderwijs.
Didactische vormgeving van de plantenanatomische schoolplaat
Visueel is Tafel V opvallend sober. Zwart, grijs en wit domineren. Groen, geel en een gedempte oranje-bruine tint worden selectief gebruikt om bepaalde structuren van elkaar te onderscheiden.
Dat beperkte kleurenpalet heeft een duidelijke didactische functie. De kleur is niet bedoeld om een natuurgetrouwe microscopische waarneming te simuleren, maar om anatomische verschillen leesbaar te maken.
Ook de forse vergroting is essentieel. Een plantencel of vaatstructuur die in werkelijkheid microscopisch klein is, wordt hier over tientallen centimeters weergegeven. Daardoor kon een volledige klas dezelfde structuur tegelijkertijd bestuderen.
De combinatie van wetenschappelijke detaillering, duidelijke contourlijnen en selectief kleurgebruik maakt de plaat kenmerkend voor het botanische wandplatenonderwijs.
Niemann-Sternstein – Pflanzenanatomische Tafeln
Tafel V maakt deel uit van de reeks Pflanzenanatomische Tafeln, die op de platen zelf wordt aangeduid met de namen Niemann-Sternstein. Op dit exemplaar van de voorstelling staat tevens „3. Auflage”, waaruit blijkt dat de reeks ten minste drie drukken of edities heeft gekend.
De acht platen vormen gezamenlijk een systematisch opgebouwd onderwijsprogramma over plantenanatomie. De reeks voert de leerling van de elementaire bouw van de plantencel via beschermende en geleidende weefsels naar houtanatomie en gespecialiseerde plantenweefsels.
Binnen die opbouw neemt Tafel V een centrale positie in: hier wordt de overgang gemaakt van vaatweefsel naar de anatomische bouw van hout.
Creutz’sche Verlagsbuchhandlung in Magdeburg
Rechtsonder wordt de Creutz’sche Verlagsbuchhandlung, Magdeburg als uitgever vermeld. Daarmee kan de plaat rechtstreeks aan deze Duitse uitgever worden verbonden.
Daarnaast is onderaan bij de afbeeldingen in zeer kleine letters een drukvermelding zichtbaar van „Art. Anstalt Emil Hochdanz, Stuttgart”. Dat onderscheid is belangrijk: de op de plaat genoemde uitgever en de bij de vervaardiging genoemde grafische instelling moeten niet zonder nader bewijs als dezelfde partij of dezelfde functie worden beschreven.
Juist dergelijke gedrukte vermeldingen maken historische onderwijsplaten waardevol als bronnen voor onderzoek naar de productie en verspreiding van educatief beeldmateriaal.
Tafel V als bron voor de geschiedenis van het biologieonderwijs
Tegenwoordig is Tafel V meer dan een botanisch leermiddel. De plaat documenteert hoe plantenanatomie in een periode vóór digitale projectie, interactieve modellen en elektronische microscopen visueel aan groepen leerlingen werd uitgelegd.
De voorstelling laat tevens zien welke kennis als fundamenteel werd beschouwd: leerlingen moesten niet alleen weten dat planten water en voedingsstoffen transporteren, maar ook begrijpen dat daarvoor gespecialiseerde weefsels bestaan en dat de microscopische ordening daarvan samenhangt met de bouw van stengel, wortel en hout.
Binnen de complete reeks Pflanzenanatomische Tafeln vormt Tafel V daarom een belangrijke schakel. De plaat verbindt de theorie van vaatbundels met de microscopische anatomie van hout en maakt zichtbaar hoe zorgvuldig negentiende- en vroegtwintigste-eeuws natuurwetenschappelijk onderwijs complexe structuren omzet in overzichtelijke klassikale beelden.
