Tafel IV – Vaatbundels transportweefsels van planten
Vaatbundels en transportweefsels in planten
Serie: Niemann–Sternstein, Pflanzenanatomische Tafeln
Plaat: Tafel IV
Titel: Leitbahnen
Uitgave: 3. Auflage
Uitgever: Creutz’sche Verlagsbuchhandlung, Magdeburg
Vakgebied: plantkunde – plantenanatomie, vaatweefsel en microscopie
Oorsprong van de reeks: de Pflanzenanatomische Tafeln zijn aantoonbaar verbonden met Gustav Niemanns leerboek over microscopie en plantenanatomie; de eerste uitgave van dit begeleidende werk verscheen in 1904 bij Creutz in Magdeburg.
Het transportsysteem van planten zichtbaar gemaakt

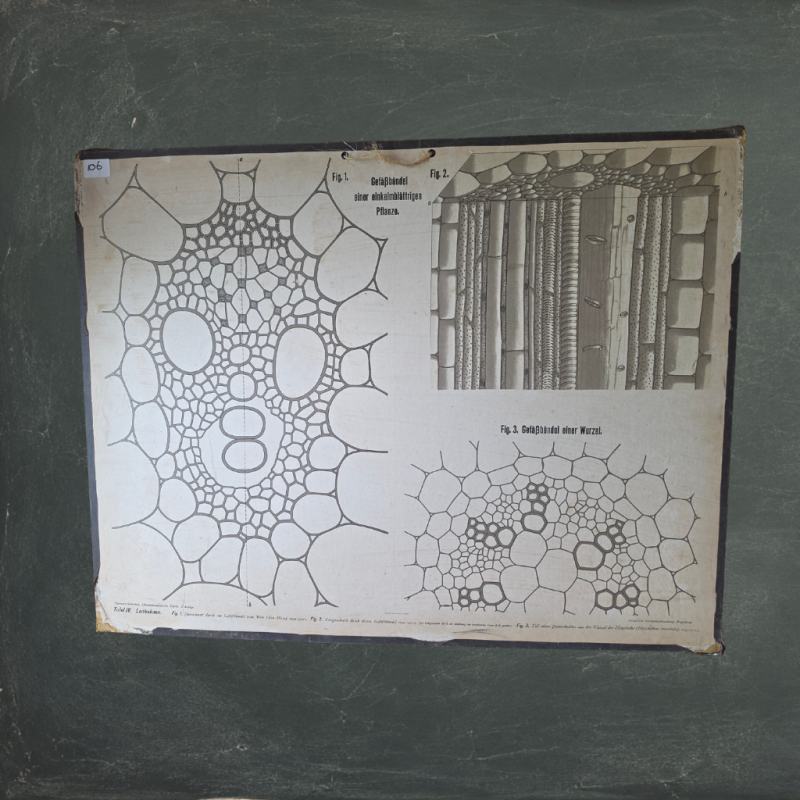

Tafel IV – Leitbahnen is de vierde wandplaat uit de Pflanzenanatomische Tafeln van Niemann en Sternstein. Na de cel, celproducten en opperhuid op de eerste drie platen richt Tafel IV zich op een volgende fundamentele stap in de plantenanatomie: de inwendige transportweefsels.
Een plant moet water en opgeloste mineralen vanuit de wortels naar bovengrondse delen vervoeren en organische stoffen tussen verschillende delen van het organisme distribueren. Hiervoor beschikt zij over gespecialiseerde geleidende weefsels. In vaatplanten zijn deze georganiseerd in vaatbundels en verwante anatomische systemen.
Niemann en Sternstein maken die microscopische wereld zichtbaar met drie grote figuren. De plaat toont een vaatbundel van een eenzaadlobbige plant, een lengtedoorsnede van zo'n bundel en een doorsnede van het vaatweefsel van een wortel.
De opzet sluit aan bij het oorspronkelijke onderwijsdoel van de reeks. Een publicatie uit 1904 beschrijft de platen als gekleurde tekeningen van microscopische preparaten. Niemanns begeleidende boek was bedoeld als introductie tot de microscopische techniek én als toelichting op de wandplaten.

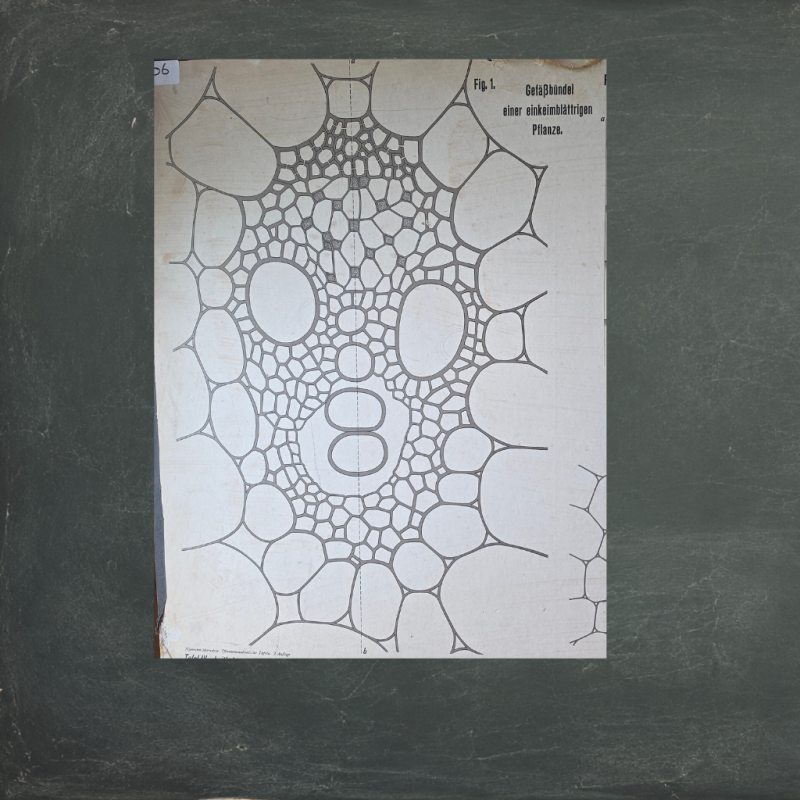

Fig. 1 – Gefäßbündel einer einkeimblättrigen Pflanze
De grote voorstelling links draagt het opschrift “Gefäßbündel einer einkeimblättrigen Pflanze”: vaatbundel van een eenzaadlobbige plant.
Het onderschrift onderaan specificeert het preparaat nader: het gaat om een dwarsdoorsnede van een vaatbundel van maïs (Zea mays). Daarmee gebruikte de plaat een klassiek botanisch studieobject. Maïs is een eenzaadlobbige of monocotyle plant en de vaatbundels ervan vormen geschikt materiaal voor microscopisch anatomieonderwijs.
De figuur toont de vaatbundel sterk vergroot binnen het omringende grondweefsel. De grote, min of meer ronde openingen vallen onmiddellijk op. Zij behoren tot het watergeleidende gedeelte van de vaatbundel en representeren grote vaten van het xyleem.
Rond deze elementen liggen talrijke kleinere cellen en celgroepen. Door verschillen in grootte, vorm en wanddikte grafisch te
benadrukken konden leerlingen de onderdelen van een vaatbundel leren onderscheiden.
Xyleem en floëem als transportsystemen van de plant
Een vaatbundel bestaat functioneel uit verschillende typen geleidend weefsel. Twee begrippen zijn daarbij essentieel: xyleem en floëem.
Het xyleem is vooral betrokken bij het transport van water en daarin opgeloste minerale stoffen. Het floëem verzorgt het transport van organische assimilatieproducten, waaronder suikers, naar plaatsen waar deze worden gebruikt of opgeslagen.
De wandplaat gebruikt deze moderne terminologie niet prominent als grote opschriften; zij presenteert vooral de anatomische structuur zelf. Voor het historische onderwijs was juist het leren herkennen van de verschillende cel- en weefseltypen onder de microscoop van groot belang.
De vaatbundel werd zo het zichtbare anatomische bewijs dat transport in een plant niet door een ongedifferentieerde massa plaatsvindt, maar via gespecialiseerde weefsels.
Maïs als klassiek voorbeeld van een eenzaadlobbige plant
De keuze voor maïs (Zea mays) is botanisch bijzonder geschikt. Bij eenzaadlobbige planten verschilt de organisatie van het vaatstelsel op belangrijke punten van die van veel tweezaadlobbige planten.
Door een doorsnede van maïs te bestuderen konden leerlingen niet alleen afzonderlijke vaatweefsels herkennen, maar uiteindelijk ook anatomische verschillen tussen grotere groepen vaatplanten leren begrijpen.
Dat maakt Fig. 1 meer dan een losse microscopische afbeelding. De voorstelling verbindt cel- en weefselanatomie met de systematische plantkunde.

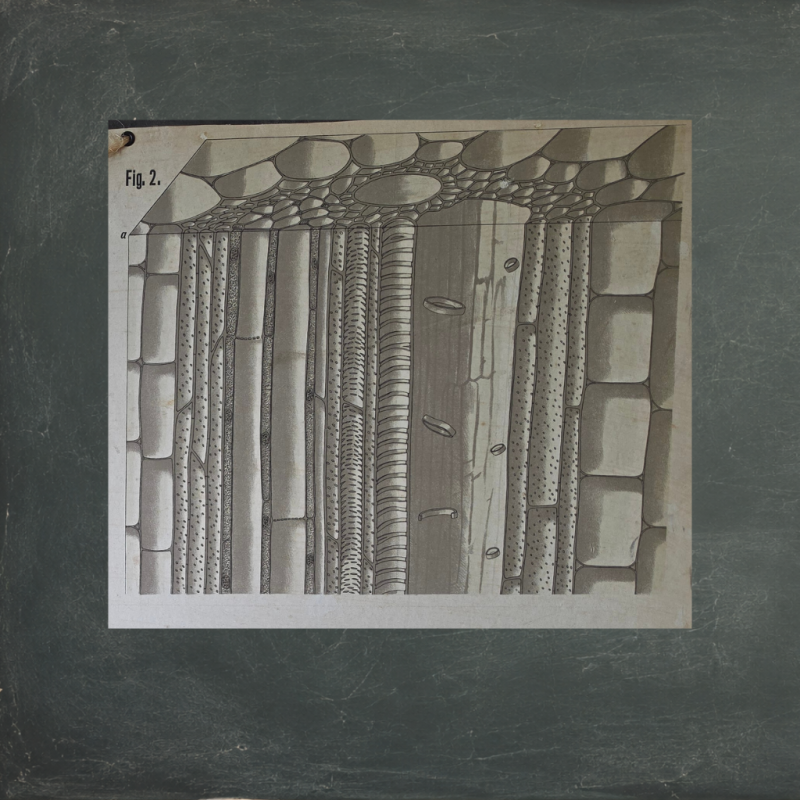

Fig. 2 – Lengtedoorsnede door een vaatbundel
Rechtsboven bevindt zich Fig. 2. Waar Fig. 1 een dwarsdoorsnede toont, laat deze afbeelding dezelfde anatomische wereld vanuit een andere richting zien: in lengtedoorsnede.
Dat verschil is essentieel.
Een dwarsdoorsnede door een langgerekt vat kan onder de microscoop als een ronde of ovale opening verschijnen. In lengterichting wordt zichtbaar dat zo'n structuur in werkelijkheid een sterk verlengd element van het transportsysteem vormt.
De figuur toont verschillende langgerekte cellen en vaatstructuren naast elkaar. Sommige hebben karakteristieke wandverdikkingen in de vorm van ringen, spiralen of andere patronen. Zulke wandstructuren zijn kenmerkend voor verschillende typen watergeleidende elementen.
Hierdoor kon de docent uitleggen dat de merkwaardige cirkels, lijnen en openingen in een microscopische doorsnede delen zijn van driedimensionale structuren die zich in de lengterichting door het plantenlichaam voortzetten.
Spiraal- en ringvormige wandverdikkingen
Bijzonder opvallend in Fig. 2 zijn de regelmatige verdikkingen langs verschillende geleidende elementen.
Dergelijke verdikkingen hebben een functionele betekenis. Watergeleidende elementen moeten voldoende stevig zijn om hun vorm te behouden. Tegelijkertijd ontwikkelen sommige ervan zich in plantendelen die nog groeien.
Ringvormige en spiraalvormige secundaire wandverdikkingen behoren tot de klassieke kenmerken die bij microscopisch onderzoek van vaatweefsel kunnen worden waargenomen.
Op de wandplaat zijn deze patronen bewust groot en duidelijk getekend. Daardoor worden structuren die in een werkelijk microscopisch preparaat veel subtieler kunnen zijn, onmiddellijk herkenbaar.
Van dwarsdoorsnede naar lengtedoorsnede
De combinatie van Fig. 1 en Fig. 2 is didactisch sterk.
Bij microscopie is de richting waarin een preparaat wordt gesneden bepalend voor wat de waarnemer ziet. Een langgerekte structuur ziet er in dwarsdoorsnede totaal anders uit dan in lengtedoorsnede.
Niemann en Sternstein zetten beide gezichtspunten naast elkaar. De leerling moest daardoor leren dat een microscopisch beeld geen plat patroon is, maar een doorsnede van een driedimensionaal plantenorgaan.
Dat vermogen om afzonderlijke doorsneden ruimtelijk te interpreteren behoort tot de basisvaardigheden van de anatomie.

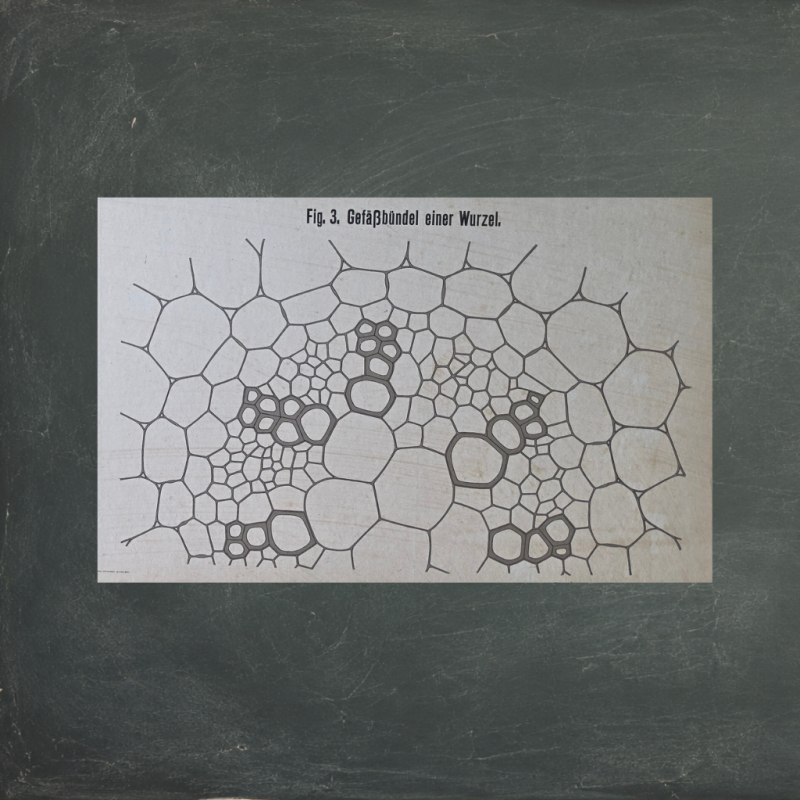

Fig. 3 – Gefäßbündel einer Wurzel
Rechtsonder staat Fig. 3 – Gefäßbündel einer Wurzel: het vaatweefsel van een wortel.
De voorstelling wijkt duidelijk af van de vaatbundel van maïs in Fig. 1. In het centrale gedeelte van de wortel liggen verschillende groepen geleidende elementen in een karakteristieke ruimtelijke ordening.
Hiermee introduceert de plaat een belangrijk principe: vaatweefsel is niet in ieder plantenorgaan op dezelfde manier georganiseerd.
Een wortel heeft andere anatomische en functionele eisen dan een blad of stengel. Water en mineralen die uit de bodem worden opgenomen, moeten naar het centrale transportsysteem worden geleid en vervolgens naar de bovengrondse delen van de plant worden vervoerd.
De anatomische organisatie van de wortel weerspiegelt deze functie.
Wortel, stengel en het doorgaande vaatstelsel
De drie voorstellingen kunnen gezamenlijk worden gelezen als onderdelen van één groter verhaal.
De plant beschikt over een doorgaand transportsysteem. De geleidende weefsels van de wortel staan in verbinding met die van de stengel en uiteindelijk met de nervatuur van de bladeren.
Dat was voor het plantkundeonderwijs een belangrijk inzicht. Een plant bestaat anatomisch uit verschillende organen, maar die organen functioneren niet onafhankelijk van elkaar.
Water dat door een wortel wordt opgenomen kan alleen de bladeren bereiken doordat gespecialiseerde geleidende weefsels een anatomische verbinding door het plantenlichaam vormen.
Tafel IV brengt daarmee structuur en functie op overtuigende wijze samen.
Transport van water en mineralen door het xyleem
Een centraal thema achter de plaat is het transport van water.
Water wordt door de wortels opgenomen en via het xyleem naar stengels en bladeren geleid. Het vormt niet alleen een belangrijk bestanddeel van levende cellen, maar is ook noodzakelijk voor talrijke fysiologische processen.
De geleidende elementen van het xyleem zijn anatomisch aangepast aan deze transportfunctie. Hun langgerekte vorm en gespecialiseerde celwanden maken een aaneengesloten geleidingssysteem mogelijk.
De grote vaten die in de dwarsdoorsneden als opvallende openingen zichtbaar zijn, krijgen door de lengtedoorsnede in Fig. 2 hun ruimtelijke betekenis.
Vaatbundels als constructie én transportsysteem
Vaatweefsel vervult bovendien niet uitsluitend een transportfunctie. Vooral verhoute elementen leveren ook een bijdrage aan de mechanische stevigheid van planten.
Dit vormt een inhoudelijke verbinding met de volgende platen uit de reeks, waarop Leitbahnen en de Aufbau des Holzes verder worden uitgewerkt.
De opbouw van de serie wordt daarmee steeds duidelijker. Vanuit individuele cellen gaat het onderwijs via gespecialiseerde weefsels naar steeds complexere anatomische systemen.
Tafel IV vormt daarbij de overgang naar de anatomie van vaatbundels en hout.
Microscopische plantkunde in het onderwijs rond 1900
De Pflanzenanatomische Tafeln verschenen in een periode waarin microscopie een steeds belangrijkere plaats kreeg binnen het natuurwetenschappelijke onderwijs.
Dat blijkt ook rechtstreeks uit contemporaine bronnen. In een beschrijving uit 1901 wordt uitgelegd dat microscopische beelden voor het ongeoefende oog van leerlingen moeilijk te interpreteren waren en dat eenvoudige schetsen van de leraar daarvoor vaak niet voldoende waren. De platen van Niemann en Sternstein werden juist geprezen omdat zij de docent hielpen bij het verklaren en herhalen van zulke microscopische beelden.
Ook daadwerkelijk schoolgebruik is gedocumenteerd. Een schooljaarverslag uit 1914/1915 vermeldt de aanschaf van zes pflanzenanatomische Tafeln von Niemann und Sternstein voor de natuurhistorische onderwijscollectie, naast microscopen, microscopische preparaten en andere botanische leermiddelen.
Gustav Niemann en de koppeling tussen wandplaat en microscoop
De serie moet niet worden beschouwd als een verzameling decoratieve botanische afbeeldingen. Zij hoorde bij een bredere onderwijsmethode.
Gustav Niemanns in 1904 verschenen Das Mikroskop und seine Benutzung im pflanzenanatomischen Unterrichte werd expliciet gepresenteerd als introductie tot de microscopische techniek én als toelichting op de Pflanzenanatomischen Tafeln von Niemann und Sternstein.
Een botanisch vakblad beschreef een latere editie van Niemanns boek bovendien als een inleiding tot de grondbeginselen van de plantenanatomie, waarbij anatomische structuren werden behandeld in relatie tot de fysiologische functie van weefsels en organen. Het boek diende tegelijkertijd als toelichting op de platen.
Dat verklaart precies de vormgeving van Tafel IV: de plaat toont niet alleen hoe een vaatbundel eruitziet, maar selecteert structuren waarmee de relatie tussen anatomie en transportfunctie kon worden onderwezen.
Niemann en Sternstein als makers van de plantenanatomische wandplaten
Onderaan staat de serienaam “Niemann–Sternstein, Pflanzenanatomische Tafeln”.
Op basis van de historische bronnen staat vast dat Gustav Niemann inhoudelijk nauw bij de serie betrokken was en de begeleidende microscopische handleiding schreef. Sternstein wordt samen met hem als mede-uitgever/maker van de platen genoemd.
Voor de exacte artistieke taakverdeling blijft voorzichtigheid nodig. Zonder een primaire bron waarin expliciet staat wie de oorspronkelijke tekeningen voor iedere afzonderlijke figuur vervaardigde, is het niet verantwoord één van beiden zonder voorbehoud als illustrator van alle afbeeldingen aan te wijzen.
Creutz’sche Verlagsbuchhandlung in Magdeburg
De platen verschenen bij de Creutz’sche Verlagsbuchhandlung in Magdeburg. De uitgever verzorgde eveneens Niemanns begeleidende publicatie over microscopisch plantenanatomisch onderzoek.
Een bibliografische aankondiging uit 1904 beschrijft de toenmalige Pflanzenanatomische Tafeln als gekleurde tekeningen naar microscopische preparaten. De platen hadden een groot wandformaat en konden afzonderlijk of als reeks worden geleverd.
Dat grote formaat was essentieel voor hun functie: een microscopisch preparaat kon slechts door één of enkele leerlingen tegelijk worden bestudeerd, terwijl de wandplaat dezelfde structuur klassikaal bespreekbaar maakte.
Historische betekenis van Tafel IV – Leitbahnen
Tafel IV – Leitbahnen vertegenwoordigt een belangrijk hoofdstuk binnen de historische plantenanatomie. De plaat laat zien hoe rond het begin van de twintigste eeuw een abstract onderwerp als het interne transport van planten aanschouwelijk werd gemaakt.
De kracht van de plaat ligt vooral in de combinatie van drie gezichtspunten: een dwarsdoorsnede van een vaatbundel van maïs, een lengtedoorsnede door vaatweefsel en een doorsnede van het vaatstelsel van een wortel.
Hierdoor kon een leerling verschillende microscopische beelden met elkaar verbinden en begrijpen dat zij onderdelen zijn van één ruimtelijk en functioneel transportsysteem.
Binnen de Pflanzenanatomische Tafeln vormt Tafel IV dan ook een logische vervolgstap. De reeks is inmiddels voorbij de afzonderlijke cel en de epidermis gekomen en richt zich op de interne infrastructuur van de plant.
Als historische schoolplaat documenteert Tafel IV – Leitbahnen daarmee zowel de ontwikkeling van de plantenanatomie als de geschiedenis van het microscopisch onderwijs: een tijd waarin de wandplaat de noodzakelijke brug vormde tussen wat één leerling door een microscoop kon zien en wat een docent aan een volledige klas wilde uitleggen.
